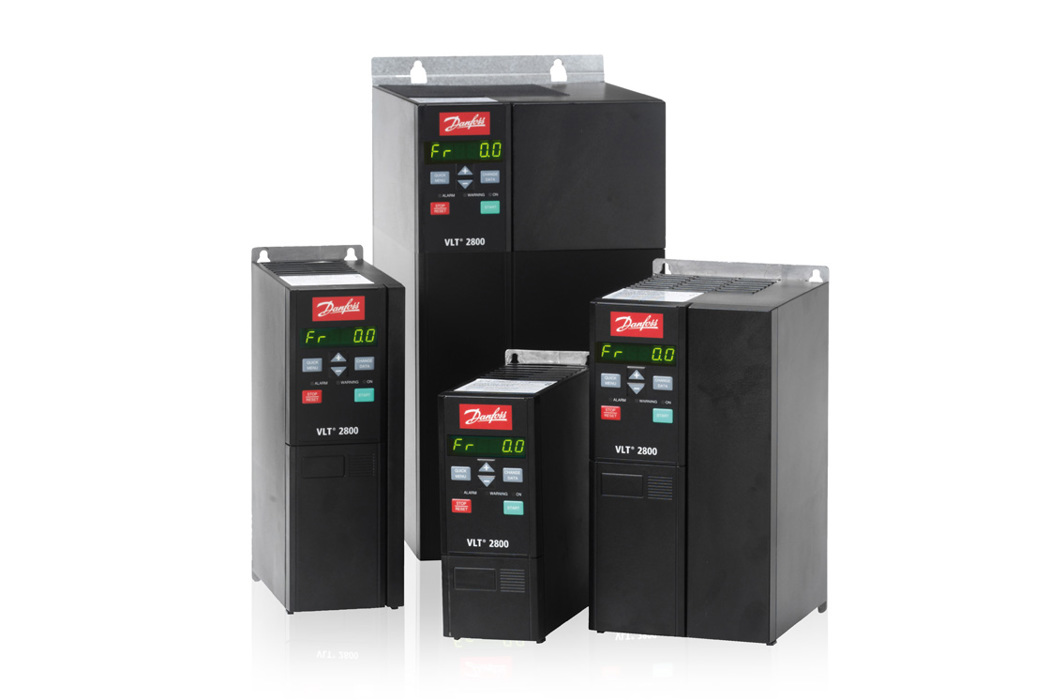

سری VLT2800 جهت عرضه در بازار درایوهای قدرت پایین در نظر گرفته شده است.
این درایو برای نصب پهلو به پهلو، بسیار کم حجم و بصورت ماژولار طراحی شده که به صورت کلی دارای ماژول قدرت و ماژول کنترل می باشد.
همچنین عمده استفاده این درایو در مصارف صنعتی است.
موارد استفاده :
پمپ سانتریفیوژ
پمپ شناور در سایزهای کوچک
دوزینگ پمپ
انواع فن (سانتریفیوژ و پروانه ای)
کمپرسور
نوار نقاله
اکسترودر
انواع جمع کن
انواع دستگاه برش
دستگاه های بسته بندی
میکسر
دستگاه های ریسندگی
چرخ لنگ
محدوده توان:
تک فاز و سه فاز 200 تا 240 ولت AC: از 0/37 کیلووات تا 3/7 کیلووات
سه فاز 380 تا 480 ولت AC: از0/55 کیلووات تا 18/5 کیلووات
تحمل گشتاور:
160% در یک دقیقه برای همه رنج ها
رنج های 2/2 کیلووات و 3/7 کیلووات ورودی تک فاز 110% برای یک دقیقه
آیتم های قابل سفارش جهت درایو VLT2800:
فیلتر RFI (به صورت داخلی و خارجی)
کارت های شبکه پروفیباس و DeviceNet (بصورت داخلی)
یونیت ترمز دینامیکی Breake Chopper (بصورت داخلی)
Motor Coil جهت افزایش طول کابل موتور تا 200 متر
پانل خارجی LCP2
نرم افزارها:
MCT10: از این نرم افزار برای تنظیم پارامترها و مشاهده مقادیر نمایشی هنگام نصب، راه اندازی و سرویس درایو استفاده می شود.
MCT31: از این نرم افزار جهت محاسبه هارمونیک های شبکه قدرت، هنگام بکارگیری درایو، استفاده می شود.
رنج ولتاژ و توان:
0/55 – 18/5 kW (3 phase 380 – 480 V ± 10 %; 50/60 Hz)
kW (Combined 1 and 3 phase 200 – 240 V ± 10 %; 50/60 Hz) 1/5-0/37
kW (3 phase 200 – 240 V ± 10 %; 50/60 Hz) 2/2-3/7
فرکانس خروجی قابل تغییر بین 0 الی 1 کیلوهرتز
ایمنی:
صد در صد مقاوم در برابر اتصال کوتاه
صد در صد مقاوم در برابر خطای اتصال به زمین
مقاوم در برابر حالات گذرا در سیستم های قدرت
سوئیچینگ در ورودی و خروجی
ایزولاسیون گالوانیک
سازگار با استاندارد EN-50178
جبران سازی سرعت:
کنترل بهتر فرآیند ها
مقدار گردش ثابت جهت ترمز با هر سرعت اولیه
ترمز دقیق:
ترمز کنترل شده توسط وقفه ها
قابلیت بالای اجرای فرآیند های تکراری
ترمز دقیق قابل پیش-بینی
ویژگی های ورودی:
Accurate positioning
High frequency input (65 kHz)
24 V incremental encoder input
AB encoder input as option
تنظیم خودکار موتور:
تنظیم خودکار و دقیق پارامتر های موتور در درایو
اندازه گیری خودکار مقاومت استاتور
حرکت دقیق شافت موتور
اندازه گیری بدون اعمال گشتاور خاص
تشخیص خودکار عدم اتصال یک یا دو فاز اتصال-نیافته موتور
کارکرد بدون کاهش توان تا 45 درجه سانتیگراد:
این سری از درایو ها در محیط هایی با حداکثر دمای 45 درجه بدون کاهش توان بطور عادی عمل خواهند نمود.
نصب در وضعیت های مختلف:
قابلیت نصب افقی
فابلیت نصب عمودی
قابلیت نصب چندین واحد درایو در کنار هم (کاملا بهم چسبیده)
فن خنک کننده کنترل-شونده با دما
تکنولوژی صفحه-سرد:
کاهش دمای داخل تابلو
کاهش فضای مورد نیاز برای نصب
مقاوم در برابر گرد و غبار و رطوبت
حرارت از پشت درایو دفع خواهد شد
توانایی های ارتباطات صنعتی:
DeviceNet
ModBus RTU
Metasys N2
Profibus DP
Profibus DP 3 or 12 Mbit/s, Up to 127 nodes per installation
DeviceNet Up to 500 kbit/s, Up to 64 nodes per installation
فیلتر های تداخل الکترومغناطیسی و سیم پیچ های حریان مستقیم:
Built-in EN 55011 1A filter (25 m screened cable)
No EMC disturbance
EN 55011 1B filter available
IT mains compatible version with RFI filter (up to 4 kW)
VLT 2880-2882 with RFI-switch
سیستم ترمز با امکانات مختلف:
ترمز DC با حدود 20% گشتاور ترمز
ترمز AC با حدود 20% گشتاور ترمز
ترمز دینامیکی دارای چاپر داخلی حدود 160% گشتاور ترمز
